Höhe Köhlbrandbrücke 2

Wie ist das mit der Durchfahrtshöhe der Köhlbrandbrücke wirklich? Ist diese nun für die dicken Pötte ausreichend oder nicht? Wir wollen es wissen. Am 19.09.2014 suchen wir uns auf www.hafen-hamburg.de ein großes Containerschiff heraus, das am 20.09.2014 den CTA anlaufen wird. Als einziges großes Containerschiff ist die „NYK Helios“ mit einer Kapazität von 13.200 TEU angekündigt: Die „NYK Helios“ ist 366,5 m lang, 48,2 m breit und soll einen maximalen Tiefgang von 15,5 m haben. Die Ankunftszeit wird mit 19:00 Uhr angegeben.

Eine Angabe für die Höhe (Air Draft) der “NYK Helios” ermitteln wir über eine Pressemitteilung von Hamburg Hafen Marketing vom 06.03.2013 (zwischenzeitlich gelöscht). In dem Bericht über den Erstanlauf der “NYK Helios” erfahren wir, dass weitere sieben baugleiche Schiffe der M-Klasse (13.208 TEU) an NYK und OOCL bis Frühjahr 2014 ausgeliefert werden sollen. Auf der OOCL-Internetseite finden wir den Air Drafts der sechs weiteren M-Klassen Schwesterschiffe mit über 65 m. Das kann sehr gut stimmen. Für ein Schiff mit sehr ähnlichen Dimensionen, namentlich die “Hamburg Express” von Hapag-Lloyd, finden wir in der Hapag-Lloyd-Pressemitteilung vom 17.08.2012 auf der letzen Seite die Höhe mit 66 m angegeben. Mit dieser Annahme hätte “NYK-Helios” somit eine lichte Höhe über dem Wasserspiegel von 49,5 m (65 m minus 15,5 m).

Der Tidenkalender gibt das Hochwasser mit 14:56 Uhr für Hamburg St. Pauli an. Auf www.vesselfinder.com finden wir am 20.09.2014 für unser Beoachtungsschiff NYK Helios eine über AIS gemeldete Tiefgangsangabe in Frischwasser von 12,2 m, so dass eine tideunabhängige Elbeinfahrt bei ablaufendem Wasser möglich ist. Wir rechnen mit diesem aktuellen Tiefgang neu: Bei 65 m Gesamthöhe des Schiffes abzüglich 12,2 m Frischwassertiefgang ergibt sich für die Köhlbrandbrücken-Durchfahrt eine Schiffshöhe über dem Wasserspiegel von 52,8 m.

Die aktuelle Durchfahrtshöhe der Köhlbrandbrücke kann regelmäßig von der Südseite über eine große Leuchtziffernanzeige in der Brückenmitte abgelesen werden. Dort wird in roten Leuchtziffern die aktuelle Höhe in Metern angegeben. Diese Leuchtziffern wollen wir nun photographieren, wenn “unser” Beobachtungsschiff in den Köhlbrand einläuft. Die nachfolgenden Bilder zeigen Ihnen dieses und sind für eine Vergrößerung anzuklicken.

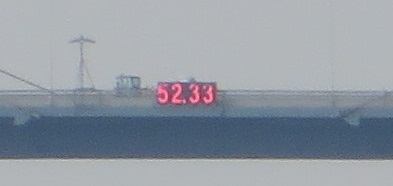

17:00 Uhr: Wir stehen am Altenwerder Höhe1700Wendeoval und photographieren die Köhlbrandbrücke samt Höhenanzeige, die in roten Ziffern 52,33 m anzeigt. Nach unseren Berechnungen fehlt noch ein halber Meter Durchfahrtshöhe – die „NYK Helios“ hätte jetzt noch nicht passieren können!

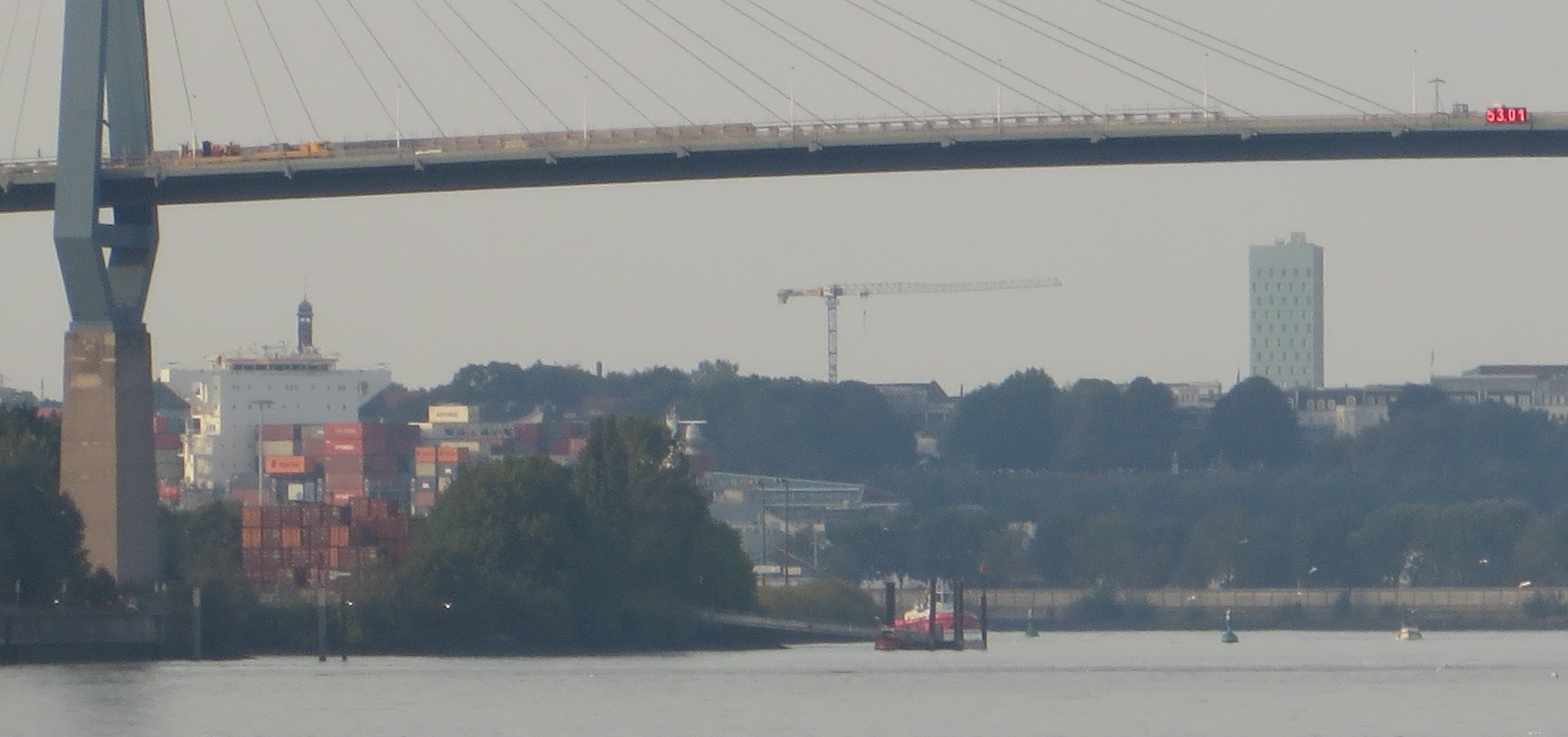

17:56 Uhr: Die „NYK Helios“ biegt in den Höhe1756Köhlbrand ein und wird für uns sichtbar.
Die Durchfahrtshöhe der Köhlbrandbrücke wird mit 53,01 m angezeigt.

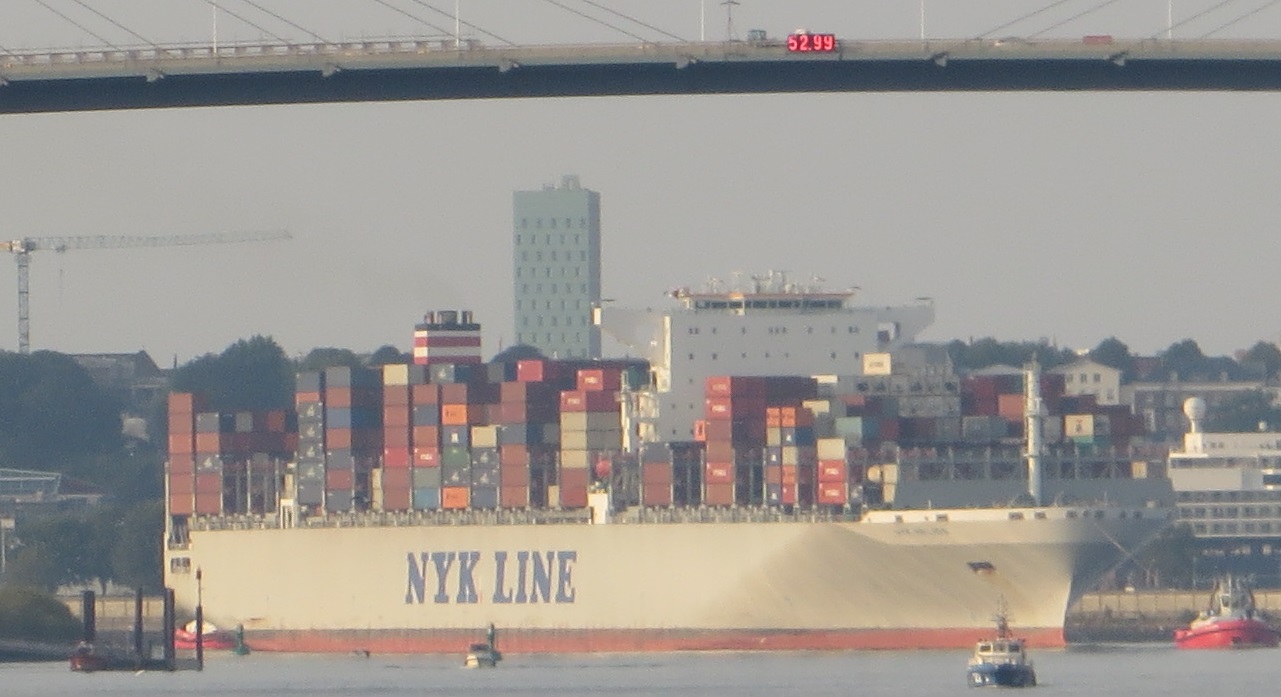

17:59 Uhr: Die “NYK Helios” und der Höhe1759vorausfahrende Schlepper sind nun vollständig erkennbar.
Die Durchfahrtshöhe fällt auf 52,99 m.

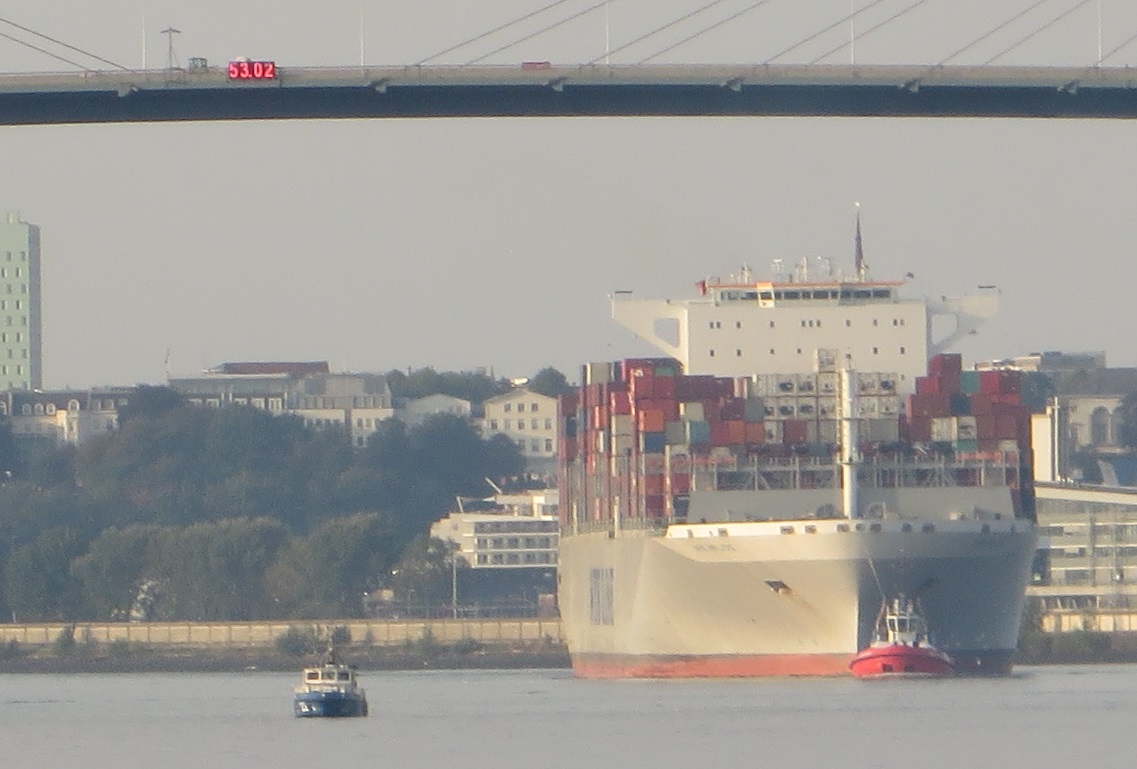

18:01 Uhr: Die “NYK Helios” dreht Höhe1801steuerbords ein und nimmt langsam Kurs auf die Köhlbrandbrücke.
Die Durchfahrtshöhe ist auf 53,02 m angestiegen.

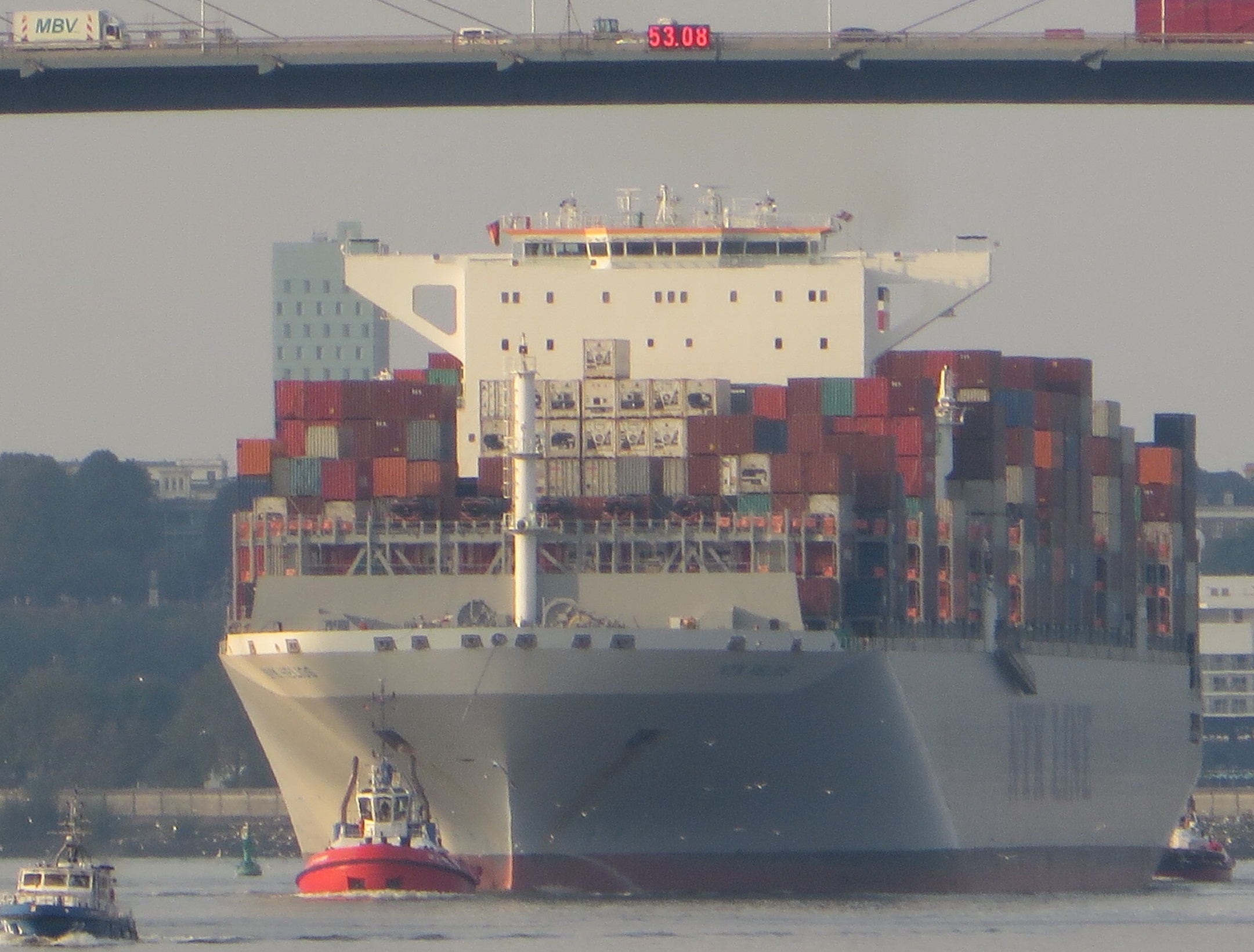

18:05 Uhr: Das Schiff ist auf dem direkten Höhe1805Kurs zur Brückenpassage. Noch ist der Brückenschatten der in südwest stehenden Sonnen nicht auf dem Aufbau zu erkennen.
Die Anzeige der Durchfahrtshöhe zeigt nun 53,08 m.

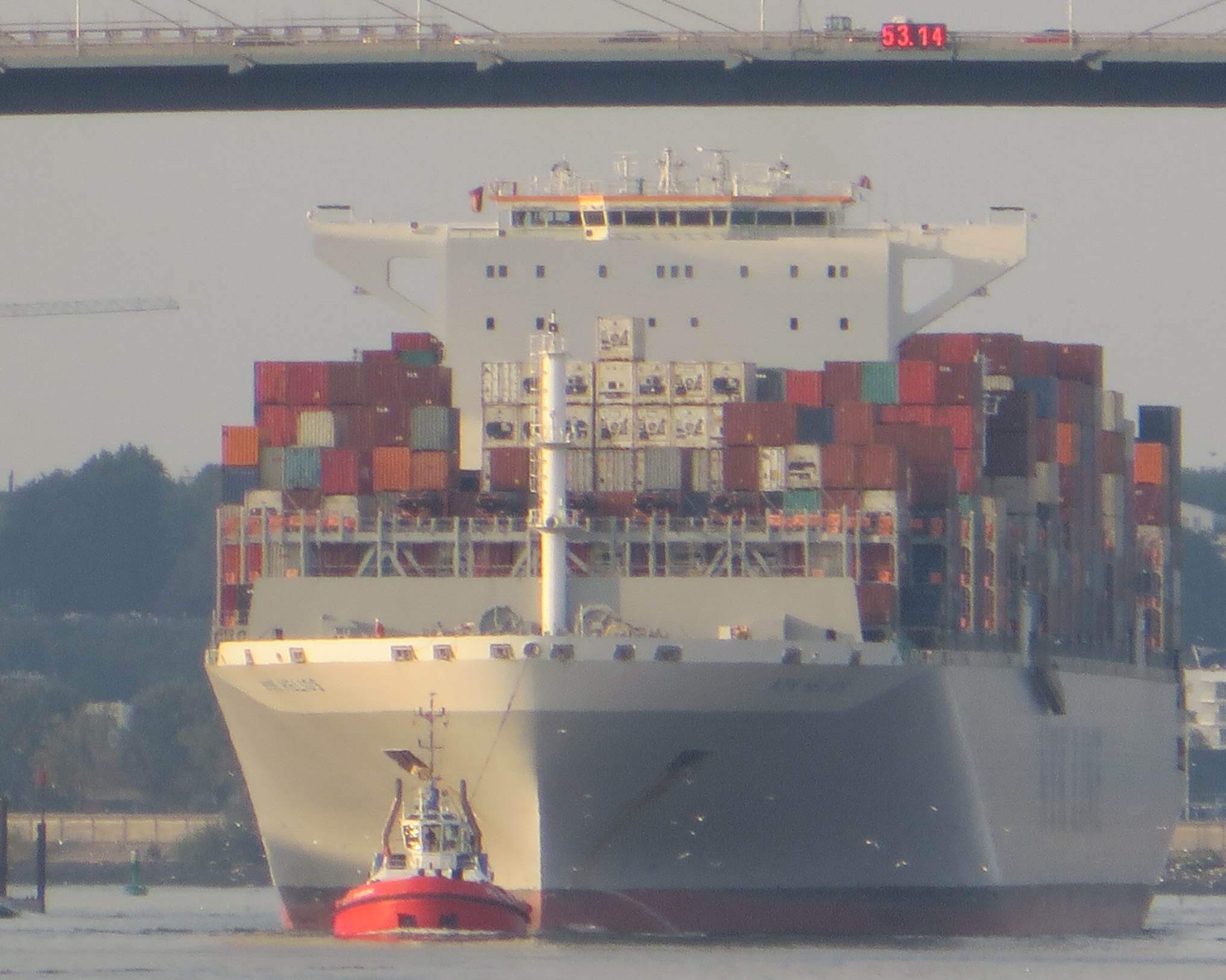

Immer noch 18:05 Uhr, aber ein paar Höhe1805SchattenSekunden später. Der durch die Abendsonne erzeugte Brückenschatten ist deutlich am Aufbau zu erkennen. Der Aufbau als der höchste Punkt des Schiffes ist kurz vor der Passage der Brücke.
Die Durchfahrtshöhenanzeige springt auf 53,14 m.

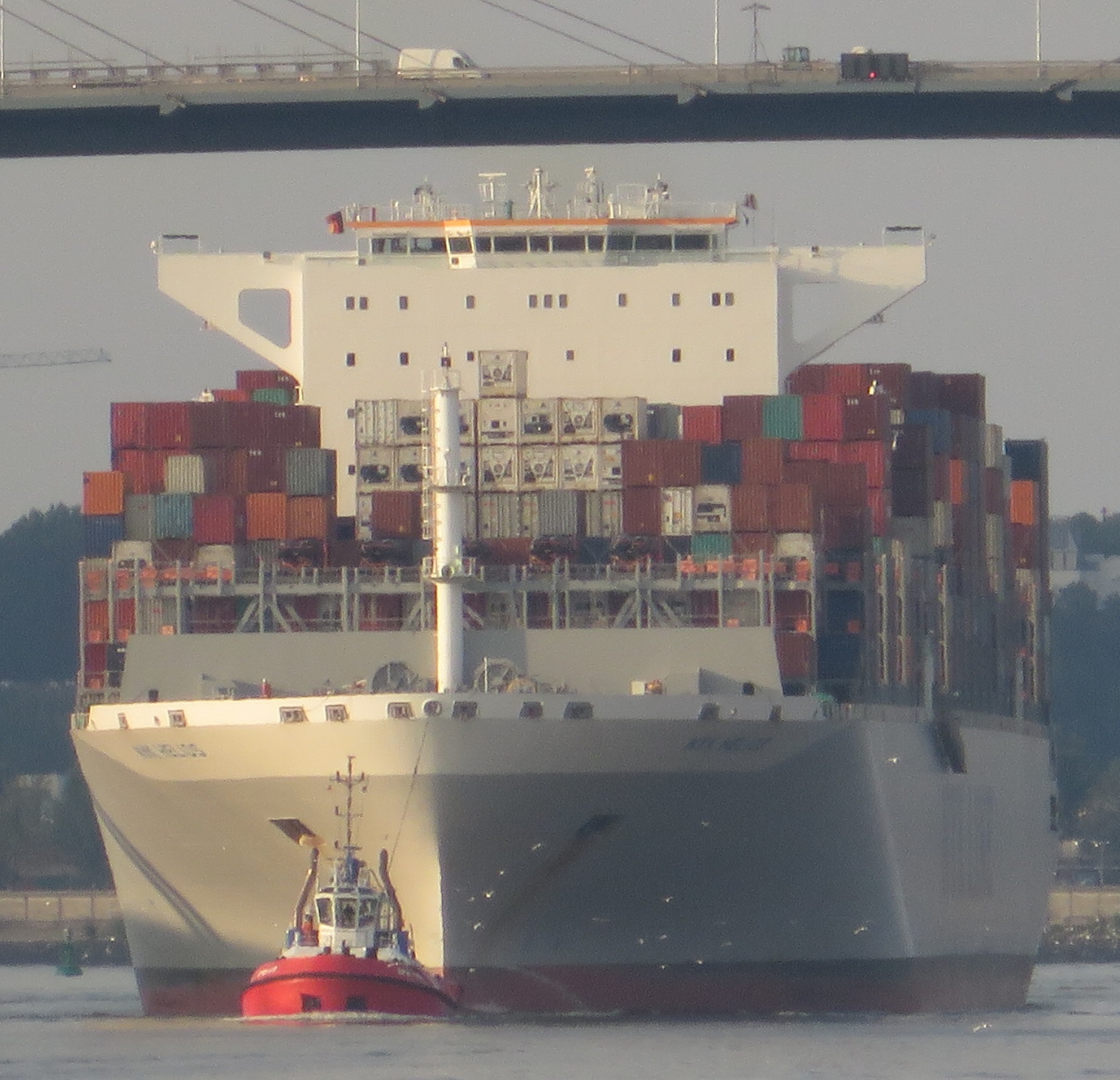

18:06 Uhr: Der Aufbau leuchtet wieder in Höhe1806der Abendsonne. Der Aufbau der “NYK Helios” hat die Köhlbrandbrücke passiert. Die Brückenanzeige zeigt allerdings nichts mehr an. Sie ist für mehrere Sekunden ausgefallen. Nur noch ein roter Punkt ist zu sehen.

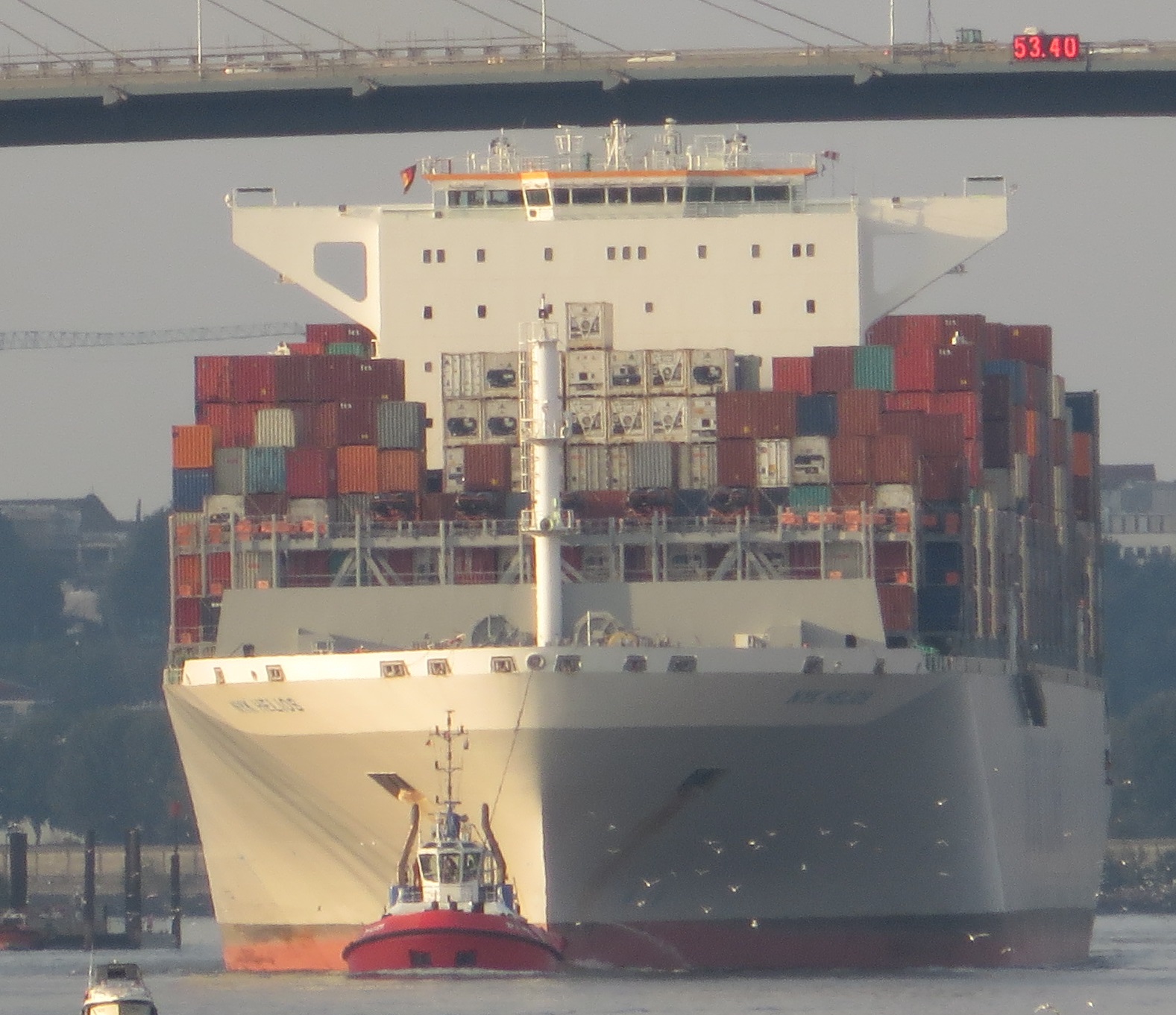

Immer noch 18:06 Uhr, aber einige Höhe1806SekundenSekunden später. Das Schiff ist vollständig unter der Brücke durchgefahren.

Die Brückenanzeige der Durchfahrtshöhe leuchtet wieder und zeigt als Brückenhöhe nun den Wert von 53,40 m an.

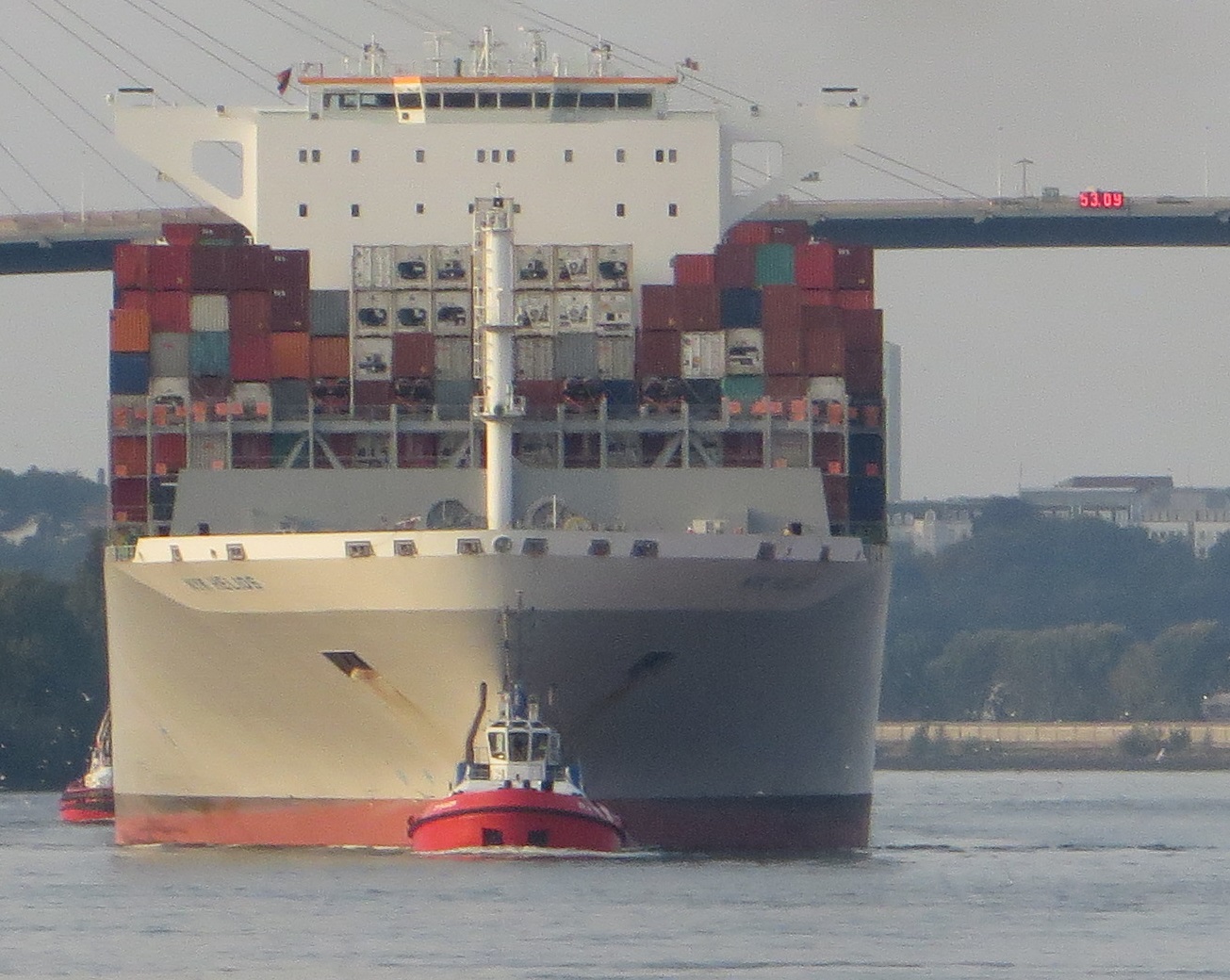

18:10 Uhr: Anfahrt des Schiffes auf dasHöhe1810 Wendeoval Altenwerder. Die Anzeige zeigt nun einen Wert von 53,09 m an.









Die “NYK Helios” konnte die Brücke mit 28 cm Abstand passieren. Das ist nicht einmal eine DINA4 Papierseite hochkant! Die Köhlbrandbrücke bietet nur noch eine Handbreit Luft für derartige Schiffe, die mittlerweile nicht einmal mehr die Größten der Welt sind.
Ist diese geringe Durchfahrtsreserve der Köhlbrandbrücke die Erklärung, warum die G6-Allianz mit Rücksicht auf den Hamburger Sitz des Hauptpartners Hapag-Lloyd nur noch “kleinere” Schiffe unterhalb von 13.000 TEU bauen lässt?
